Name: NDRKF - Dıştan Rotorlu Geriye Eğimli Radyal Fan
Brand: NVS Air

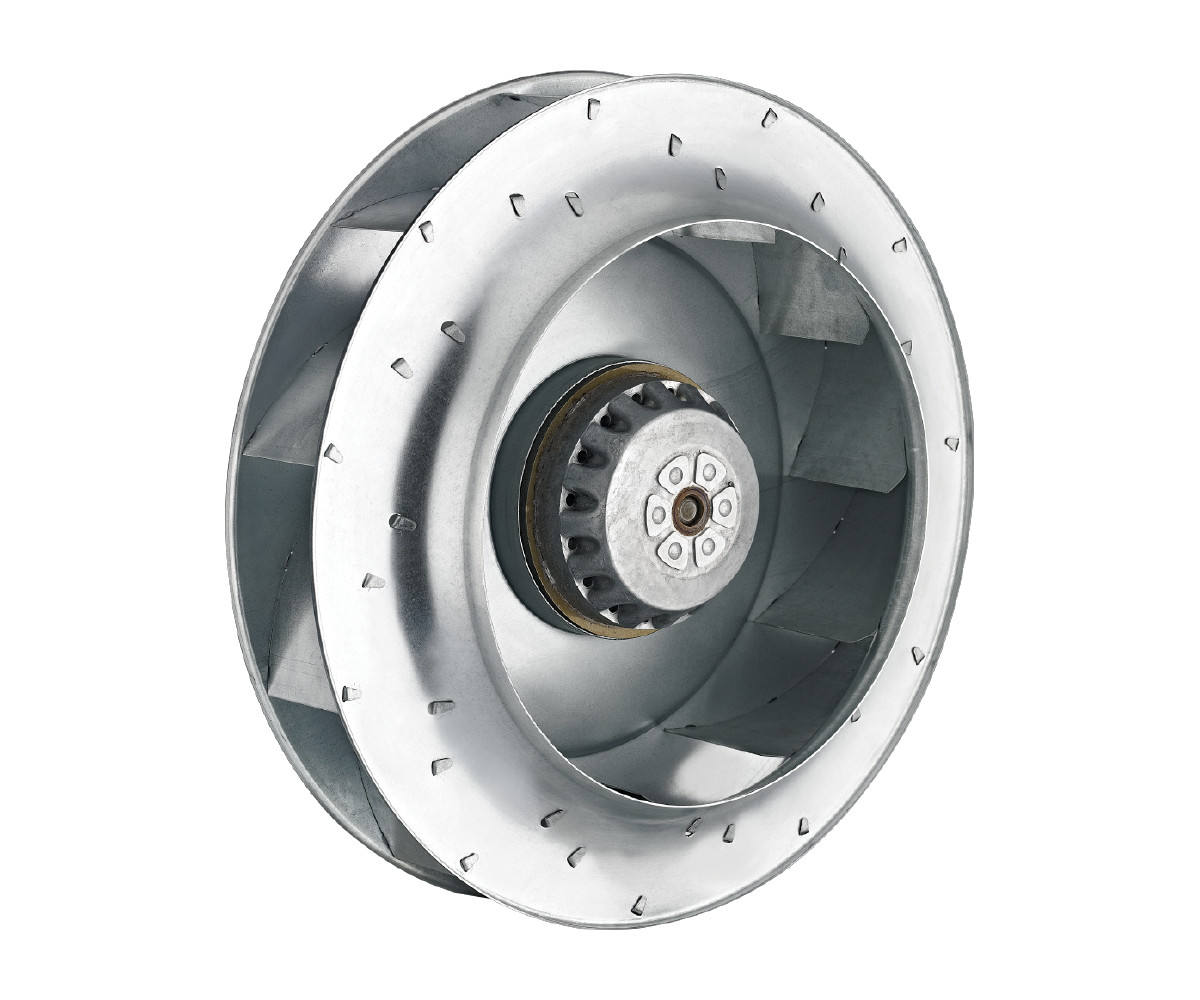

NDRKF – Dıştan Rotorlu Geriye Eğimli Radyal Fan

NDRKF radyal fanlar korozyona dayanıklı, yüksek kaliteli galvaniz sacdan üretilir; bazı modeller uygulama ve performans ihtiyaçlarına göre plastik veya alüminyum olarak da üretilebilir. Tüm modellerde kompakt bir yapı oluşturan dıştan rotorlu motor bulunur; fanın motor gövdesi üzerinde dönmesi verimlilik ve alan tasarrufu sağlar. Geriye eğimli aerodinamik kanatları düzenli akış sağlar; güçlü hava emişini optimum ses seviyesinde sunar.

Montaj: Motor, fana sıkı geçme veya bağlantı elemanlarıyla monte edilir. Motor kapağındaki delikler sayesinde yüzeye kolayca bağlanır. Emiş flanşı opsiyoneldir.

Kullanım alanları: İklimlendirme cihazları ve kanal fanlarının içinde kullanılır. Monofaze modellerde lineer voltaj regülatörü, trifaze modellerde frekans invertörü ile devir ayarlanabilir.

Teknik Bilgiler

Teknik Özellikler

MOTOR TİPİ	DIŞTAN ROTORLU
KANAT YAPISI	GERİYE EĞİMLİ
ÇARK MALZEMESİ	GALVANİZ SAC
MOTOR KORUMA SINIFI	IP 44
MOTOR YALITIM SINIFI	B (160–280) · F (315–560)
MAKS. HAVA SICAKLIĞI	40 °C
MONTAJ	HER POZİSYONDA ÇALIŞABİLİR

Teknik Değerler

MODEL	VOLTAJ (V)	FREKANS (Hz)	GÜÇ (W)	AKIM (A)	KONDANSATÖR (µF)	DEVİR (rpm)	DEBİ (m³/h)	SES (dB(A))	YALITIM
NDRKF 160-M	230	50/60	65/75	0,29/0,33	2	2.500/2.750	346/380	44	B
NDRKF 180-M	230	50/60	80/100	0,35/0,44	2,5	2.400	500	52	B
NDRKF 220-A-M	230	50/60	65/75	0,30/0,35	1,5	2.100	700	53	B
NDRKF 220-B-M	230	50/60	100/120	0,44/0,53	3	2.450/2.750	860/965	54	B
NDRKF 225-M	230	50/60	100/135	0,46/0,62	4	2.650/2.950	1.000/1.100	54	B
NDRKF 250-M	230	50/60	155/225	0,72/1	6	2.600/2.800	1.400/1.500	54	B
NDRKF 280-M	230	50/60	200/275	0,89/1,23	7	2.600	1.850	55	B
NDRKF 315-M	230	50/60	175/185	0,97/0,81	6	1.450/1.720	2.200/2.500	53	F
NDRKF 355-M	230	50/60	200/250	0,82/1,1	6	1.400/1.650	3.100/3.600	55	F
NDRKF 400-M	230	50/60	275/400	1,39/1,9	10	1.400/1.650	4.300/5.000	60	F
NDRKF 450-M	230	50/60	390/615	1,97/2,92	10	1.350/1.600	5.750/6.800	62	F
NDRKF 500-M	230	50	780	3,5	16	1.280	7.600	64	F
NDRKF 500-T	380 Δ/Y	50	760/550	1,7/0,9	–	1.350/1.100	8.200/6.680	64	F
NDRKF 500-T	380 Δ/Y	60	920/660	2,1/1,2	–	1.500/1.100	9.100/6.680	64	F
NDRKF 560-M	230	50	1.550	7,3	25	1.250	10.150	66	F
NDRKF 560-T	380 Δ/Y	50	1.150/720	2,3/1,3	–	1.350/1.050	11.000/8.550	66	F

Çift değerler 50 Hz / 60 Hz içindir; 380 V Δ/Y satırlarında değerler üçgen / yıldız bağlantı içindir. Ses basınç seviyesi 3 m mesafeden ölçülmüştür. M: monofaze, T: trifaze.
